Shandong Time Machinery Technology Co., Ltd.
„Linia produkcyjna do spawania kratownic zbrojeniowych z rur kwadratowych PC (SGHJ-IV)” Informacje o sprzęcie i oferta cenowa
Przedstawiciel prawny: Cui Hao
Telefon: 13395378282
Adres: Strefa Rozwoju Gospodarczego, miasto Jining, prowincja Shandong
Strona internetowa: www.sdsgzn.com
Spis treści
I. Oferta biznesowa 2
II.Wprowadzenie do projektu niezmontowanego szalunkowego stropu kratownicowego 3
1. Przegląd projektu 3
2. Wprowadzenie do procesu produkcyjnego 5
3. Kratownica wzmacniająca z rur kwadratowych (kratownica kątowa) 6
III.Wydajność sprzętu i parametry techniczne7
1. Parametry techniczne linii produkcyjnej kratownic zbrojeniowych 8
1.1 Przegląd sprzętu z rurą kwadratową 8
1.2 Skład wyposażenia linii produkcyjnej kratownic zbrojeniowych 8
1.3 Parametry techniczne sprzętu: 9
1.4 Cechy wyposażenia 10
1.5 Konfiguracja sprzętu i marki komponentów 10
2 Maszyna wody chłodzącej 11
2.1 Dane techniczne agregatu chłodniczego chłodzonego powietrzem są następujące: 12
2.2 Lista części zamiennych do chłodzonej powietrzem jednostki chłodzącej DeepChorie: 13
3. Sprężarka powietrza 14
1. Parametry techniczne maszyny śrubowej chłodzonej powietrzem 14
I. Wycena biznesowa
Profesjonalny producent inteligentnej linii produkcyjnej do spawania kratownic CNC
| Wycena inteligentnej linii produkcyjnej do spawania kratownic CNC SGHJ-IV | |||||||||
| Jednostka wyceny: Shandong Shiguang Machinery Technology Co., Ltd. | |||||||||
|
Seryjny NIE. |
Nazwa sprzętu | Model wyposażenia | Jednostki |
Ilość |
Cena fabryczna (RMB) |
Kwota (RMB) |
|||
| 1 | Linia produkcyjna do spawania kratownic zbrojeniowych z rur kwadratowych | SGHJ-IV | Jednostka | 1 | |||||
| 2 | Sprężarka śrubowa | Seria KAIZEN BK 37kw | Jednostka | 1 | |||||
| 3 | Maszyna wody chłodzącej | RX-10A | Jednostka | 1 | |||||
| 4 | Maszyna do spawania prętów zbrojeniowych | 25kVA | Jednostka | 1 | |||||
| Całkowity | RMB: wielkie litery RMB: | ||||||||
| Uwaga: cena ta obejmuje podatek, fracht, opłatę za debugowanie i instalację oraz opłatę szkoleniową. | |||||||||
| Nasza firma koncentruje się na badaniach, rozwoju i produkcji linii do spawania kratownic stalowych, posiadając wyspecjalizowany i wydajny zespół badawczo-rozwojowy technologii, firma przywiązuje wagę do innowacji technologicznych, kładzie nacisk na podążanie drogą niezależnych innowacji, stale dostosowuje strukturę produktu do zaspokoić zapotrzebowanie rynku i nawiązuje długoterminowe partnerstwo kooperacyjne z wieloma znanymi przedsiębiorstwami. | |||||||||
2.Sposób płatności, termin płatności i własność praw majątkowych:
1. Wpłacić zadatek w wysokości 30% całkowitej ceny umowy w ciągu trzech dni od podpisania umowy;
2. Płatność za przesyłkę: 60% całkowitej ceny zamówienia przed wysyłką towaru objętego umową;
3.Opłata instalacyjna: 5% całkowitej ceny kontraktowej płatne w ciągu siedmiu dni od daty instalacji sprzętu;
4. Kaucja gwarancyjna: pozostałe 5% jako gwarancja;okres gwarancji 1 rok, okres gwarancji płatny w ciągu trzech dni bez odsetek;
5.Strona A zachowuje własność towaru do momentu całkowitego uregulowania płatności wynikającej z niniejszej umowy;Strona B zapłaci za sprzęt zgodnie z ustalonym sposobem płatności, w przeciwnym razie Strona A ma prawo zawiesić usługę.
▶ Informacje o przekazie
Nazwa firmy: Shandong Time Machinery Technology Co. Ltd
Numer identyfikacji podatkowej: 91370811MA3EP7HT68
Numer konta: 815010601421010400
Bank: Oddział Jining Bank Xicheng
Adres: Strefa Rozwoju Gospodarczego Jining, prowincja Shandong, na wschód od Jiafeng Road, na północ od Ruixiang Road (stocznia Shandong Taifeng Engineering Group Co., Ltd.) Tel: 13954713947
II.Wprowadzenie do projektu niezmontowanego szalunkowego stropu kratownicowego
1. Przegląd projektu

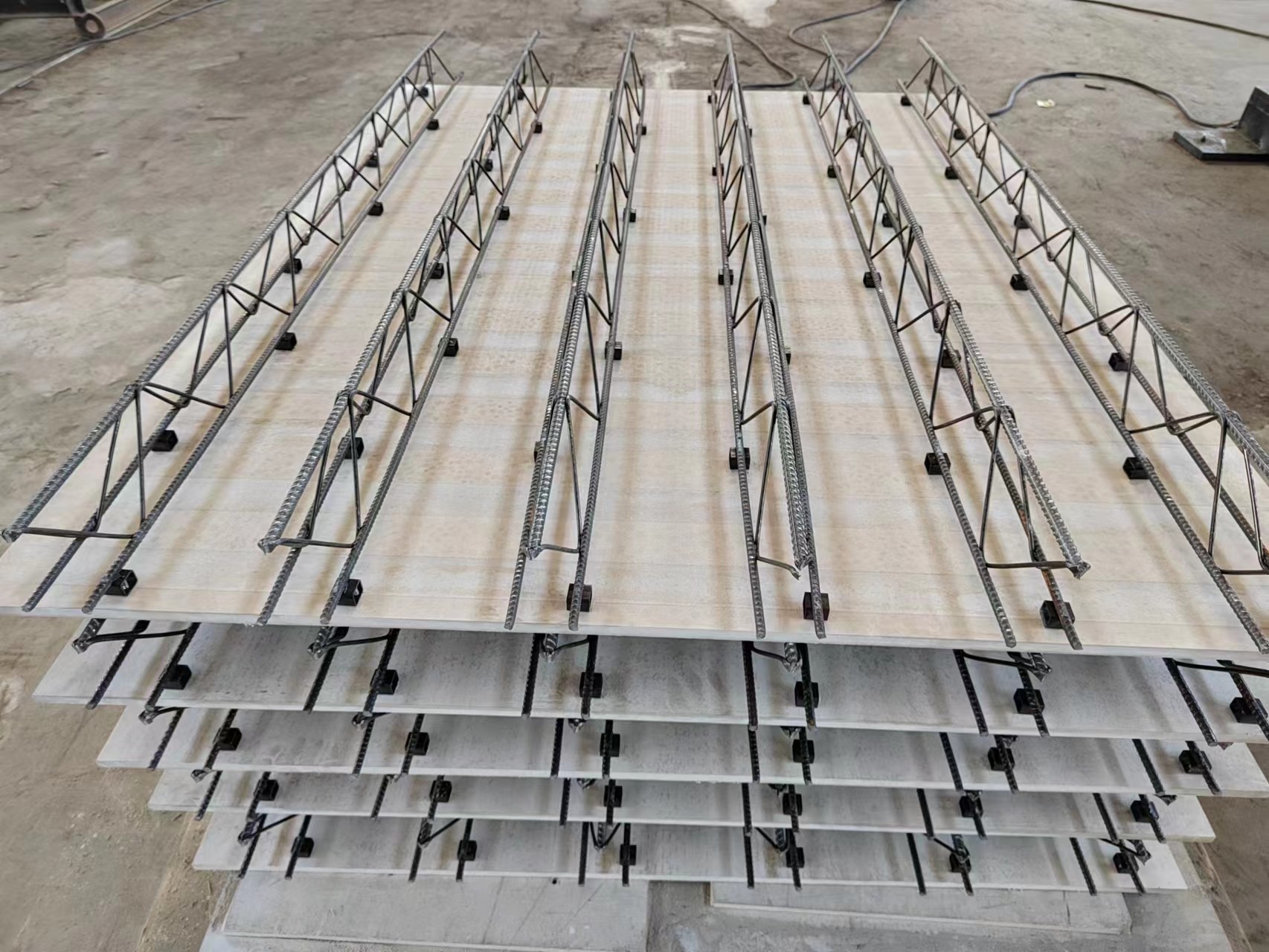

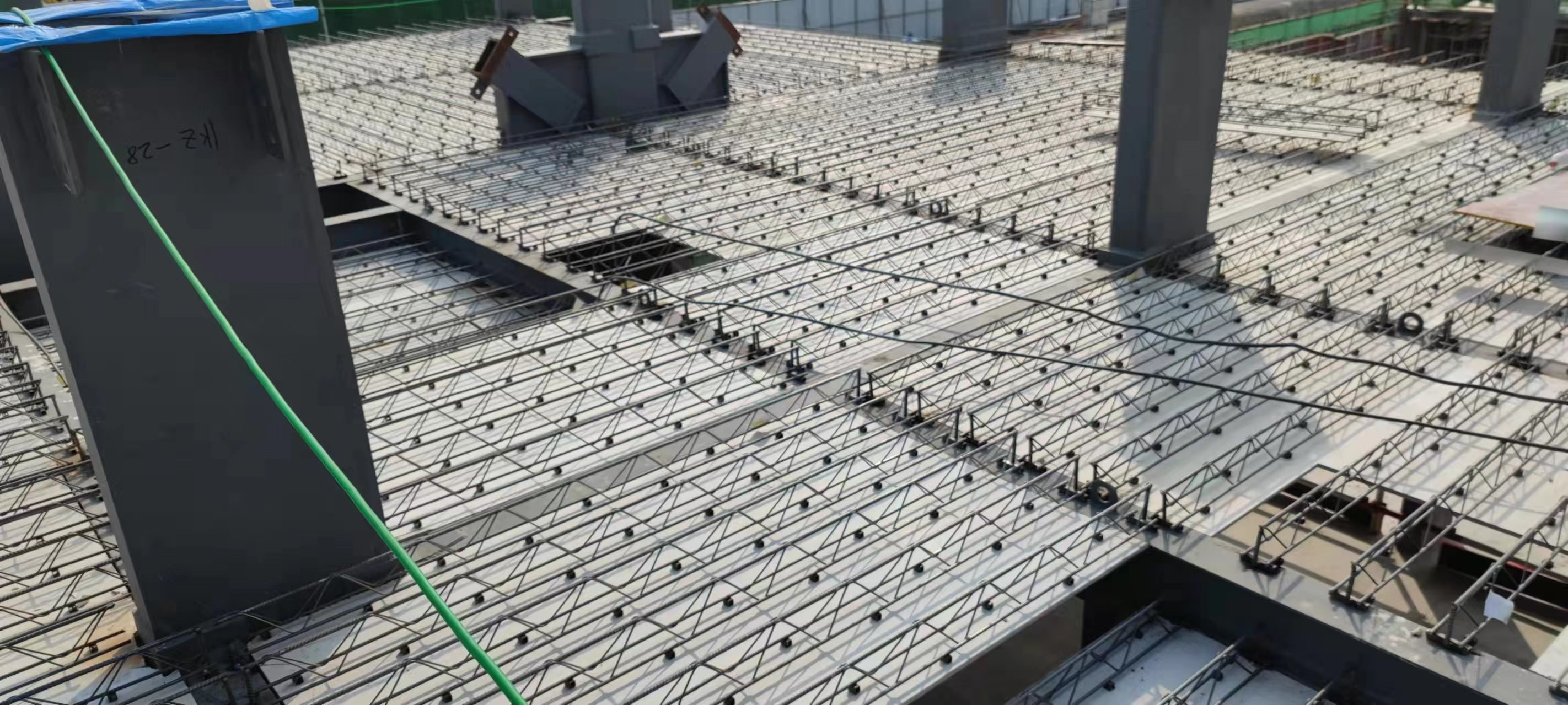

W zdemontowanym szalunku wzmocnionym stropem kratownicowym zastosowano nowy rodzaj zielonej deski.Płyta dolna wykonana jest z cementu i piasku kwarcowego jako głównych materiałów, a głównym włóknem wzmacniającym jest importowana naturalna masa celulozowa.Wykonuje się go za pomocą specjalnego szalunku prasowanego pod wysokim ciśnieniem i pary tlenowej w wysokiej temperaturze.Jego powierzchnia ma regularną fakturę rowków, co może poprawić siłę przyczepności pomiędzy płytą a betonem lub zaprawą o ponad 50% w porównaniu do zwykłych płaskich płyt.Skutecznie rozwiązuje problem odrywania się płyty na skutek słabej przyczepności płyty do betonu lub zaprawy oraz ogranicza deformację płyty, rozwiązując tym samym problem pękania powłoki wykończeniowej na skutek odkształcenia płyty.
Nowa zielona płyta dolna mocowana jest do wzmocnionej kratownicy za pomocą specjalnych wkrętów samogwintujących i podstawy łączącej automatycznej wkrętarki.Realizuje mechanizację i produkcję przemysłową, przy prostej technologii budowy, wygodnej konstrukcji i transporcie, płaskiej powierzchni płyty dolnej.Może całkowicie zastąpić dostępne na rynku płyty laminowane i wylewaną na miejscu konstrukcję podłogową, zapewniając bezdemontażowy, beztynkowy, szybki montaż, redukując procesy budowlane, obniżając koszty transportu, prawie bez strat, zapewniając wysokość netto w pomieszczeniu, i obniżenie kosztów budowy itp. W znacznym stopniu rozwiązuje znane problemy występujące przy stosowaniu płyt laminowanych w domach prefabrykowanych i może być szeroko stosowany w różnych projektach budowlanych, takich jak hotele, biurowce, szkoły, budynki mieszkalne, szpitale, magazyny, parkingi oraz wielokondygnacyjne budynki przemysłowe.Jest to jedna z nowych opcji konstrukcji stropów w budynkach prefabrykowanych, posiadająca ogromny potencjał rynkowy.

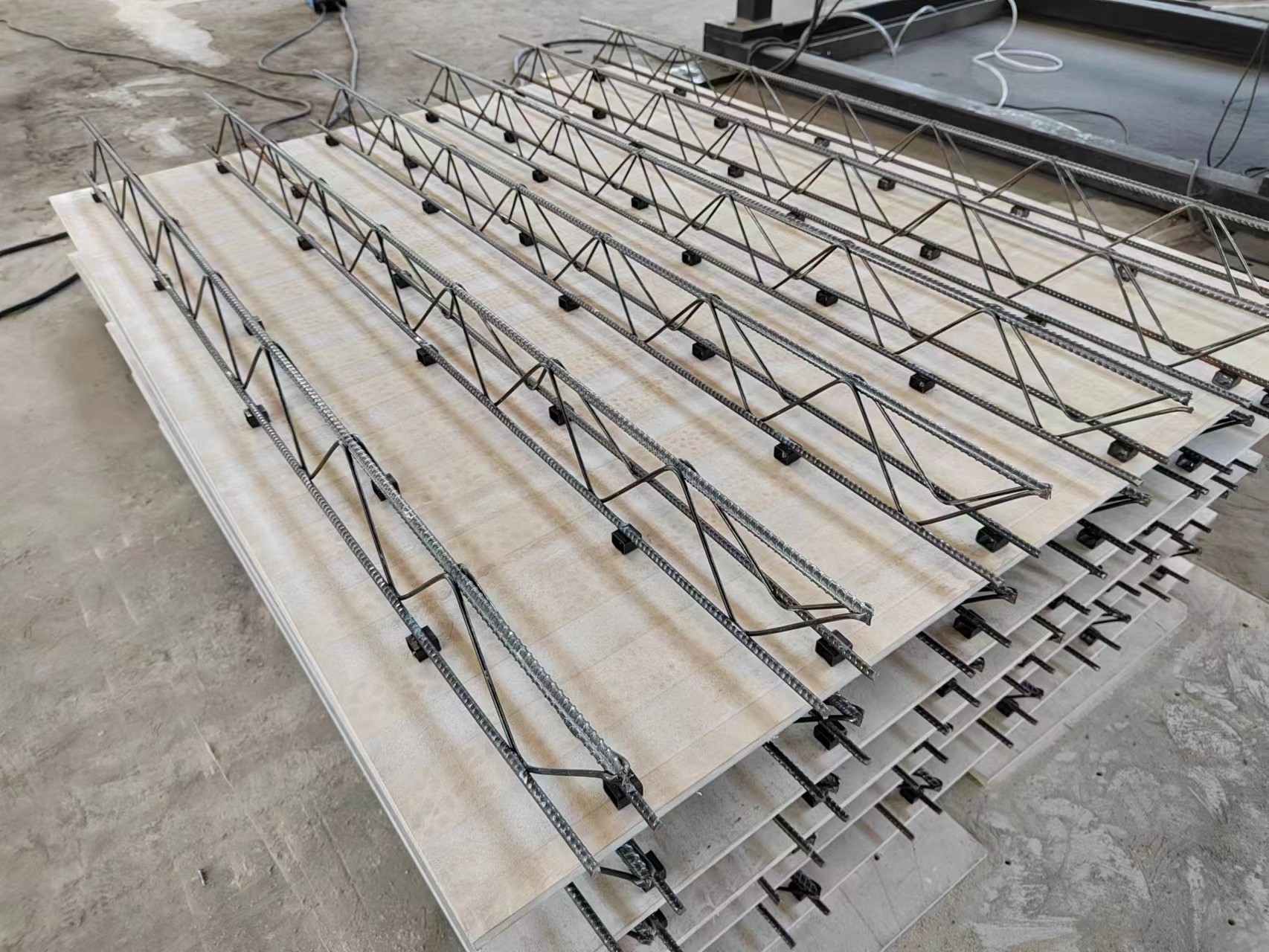

2. Niezmontowany, gotowy produkt z kratownicy podłogowej (kąt prosty)
III.Wydajność sprzętu i parametry techniczne
1. Parametry techniczne linii produkcyjnej belek stalowych
1.1 Przegląd sprzętu

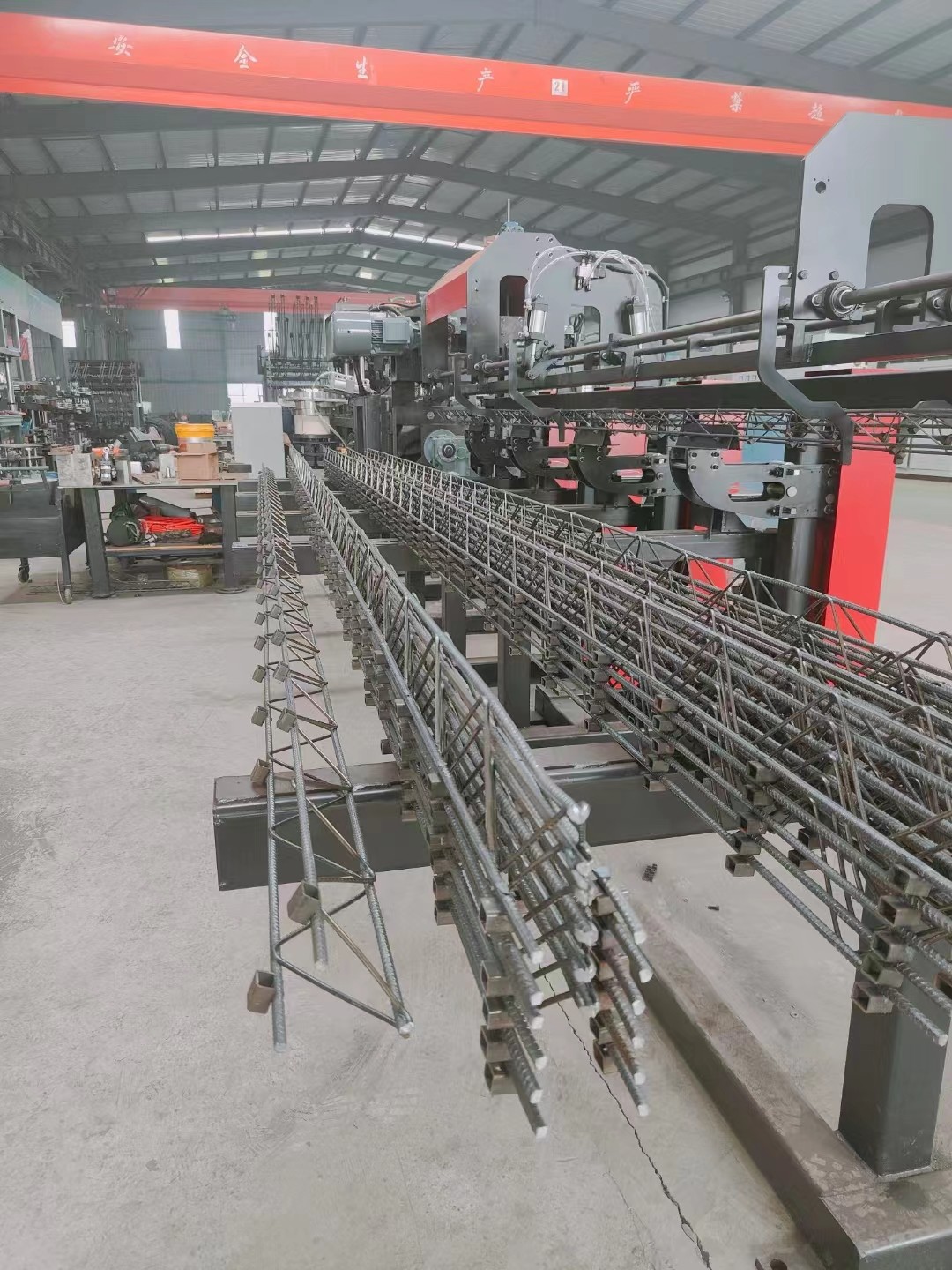

Linia do produkcji kratownic z prętów zbrojeniowych z rur kwadratowych to w pełni zautomatyzowana linia produkcyjna integrująca zwalnianie zwijania prętów zbrojeniowych, prostowanie prętów zbrojeniowych, gięcie prętów bocznych, formowanie spoin, automatyczne ścinanie i gromadzenie gotowych produktów, która może produkować formowane kratownice z prętów zbrojeniowych bez rozbiórki, kratownice zbrojeniowe do legarów podłogowych oraz kratownice zbrojeniowe PC do budynków montowanych, które są szeroko stosowane w budownictwie (wstępnie ustawione belki stropowe) i budowie kolei dużych prędkości (podkłady kolejowe dwublokowe).
Urządzenia spawalnicze do rur kwadratowych:
| NIE. | Elementy wyposażenia | Ilość | Właściwości techniczne |
| 1 | Złącze rurowe kwadratowe Wibrujący talerz-kolektor | Dwa zestawy | Podawanie wibracyjne, zsyp przenośnika, magazynek |
| 2 | Zespół spawania o dużej prędkości | Dwa zestawy | Składa się z szybkoobrotowych cylindrów i spawanych elektrod chromowo-cyrkonowych |
| 3 | Elementy do podawania pneumatycznego | Dwa zestawy | Do automatycznego ładowania części łączących |
| 4 | Formy spawalnicze i zasilacze spawalnicze | Jeden komplet | Składa się z zasilacza spawalniczego, mocowania form do łączenia części |
| 5 | Spawalniczy system wody chłodzącej | Jeden komplet | Chłodzenie do spawania części łączących |
| 6 | Regulacja ruchomych elementów | Jeden komplet | Do regulacji pozycji spawania elementów łączących |
1.2 Skład wyposażenia linii produkcyjnej kratownic zbrojeniowych:
| NIE. | Elementy wyposażenia | Ilość | Właściwości techniczne |
| 1 | Stojak do układania drutu zbrojeniowego w kręgach | Jeden komplet | Pionowy stojak do układania drutu, amortyzowany i wyposażony w hamulec |
| 2 | Mechanizm prostujący i podający | Jeden komplet | Stosuje prostowanie wielokołowe z doskonałym efektem prostowania bez uszkadzania żeber zbrojeniowych;Podwójny napęd podawania drutu z trzema silnikami zwalniającymi. |
| 3 | Mechanizm przechowywania materiału | Jeden komplet | Wyposażony w nowy typ otwartego regału magazynowego, który wykorzystuje magazynowanie amortyzujące, umożliwiając ciągłą produkcję i skutecznie zapobiegając gromadzeniu się prętów zbrojeniowych. |
| 4 | Mechanizm prostowania terminala | Jeden komplet | Drugi etap prostowania końcówek przeprowadza się na zbrojeniu głównym i elementach ukośnych przed spawaniem i formowaniem, metodą prostowania pięciowalcowego, zapewniając prostotę wyrobów kratownicowych. |
| 5 | Mechanizm zginania pręta diagonalnego | Jeden komplet |
1) Gięcie pręta wahadłowego napędzane jest serwomotorem, zapewniającym dobrą synchronizację i wysoką stabilność. 2) Mechanizm podawania drutu napędzany jest innym serwomotorem, zapewniającym lepszą synchronizację i większą dokładność.W połączeniu z mechanizmem gnącym, doskonała współpraca dwóch serwomotorów umożliwia zmianę nachylenia kratownicy bez zatrzymywania maszyny, znacznie zwiększając wydajność produkcji.
|
| 6 | Główna jednostka spawalnicza | Jeden komplet | Stosuje się dwa zgrzewanie punktowe, wykorzystując w sumie 2 transformatory, co zmniejsza całkowity pobór mocy transformatorów spawalniczych o ponad 60 procent. |
| 7 | Mechanizm zginający | Jeden komplet | Korzystanie z gięcia serwomechanicznego, większa prędkość, mniejszy hałas, większa stabilność. |
| 7 | Mechanizm tnący | Jeden komplet | Wykorzystuje tryb cięcia „nożycowego”, aby skutecznie rozwiązać problem otwartych spoin spowodowanych procesem cięcia.Ten tryb pomaga również uniknąć przekrzywienia i zniekształcenia kratownicy podczas procesu cięcia.Regulacja pozycji cięcia sterowana jest za pomocą serwomotoru, co pozwala na cięcie kratownic o dowolnej długości bez zatrzymywania maszyny. |
| 8 | Mechanizm gromadzenia kruszywa | Jeden komplet | Automatyczne układanie |
| 9 | Elektryczny układ sterowania | Jeden komplet | |
| 10 | System operacyjny | Jeden komplet |
Przyciski operacyjne i inne komponenty są wysokiej jakości Wygodna obsługa i regulacja sprzętu Wygodna obsługa prędkości, parametrów spawania itp. System rezerwacji kratownic
|
| 11 | Instrukcja obsługi, części zamienne i narzędzia | Jeden komplet |
Standardowa konfiguracja
|
1.3 Parametry techniczne sprzętu:
| Ramię wahadłowe | Jednostki | Ilość | Notatka |
| Nośność stojaka do układania drutu | kg | 2000 | Wysokość pasa górnego nie powinna przekraczać 2 metrów, a wysokość pasa bocznego nie powinna przekraczać 1,3 metra. |
| Liczba stojaków do układania drutu | Jednostka | 5 | |
| Moc silnika do formowania stali bocznej | kW | 7,5 | |
| Moc transformatora spawalniczego | kW | 160x3 | Praca przerywana z dodanym z tyłu transformatorem spawalniczym z rurą kwadratową |
| Moc silnika ścinającego | kW | 11+11 | Zastosuj samodzielnie opracowane nożyczki do podnoszenia w trybie przerywanym |
| Zbieranie i podnoszenie mocy silnika zębatkowego | kW | 2.2 | Praca przerywana |
| Skok zgięcia cięciwy bocznej | mm | 200 | |
| Wysokość cięciwy | mm | 70-270 | Wysokość 250 i więcej bez dolnego kątownika |
| Szerokość cięciwy | mm | 70-90 | Duża szerokość |
| Średnica pasów górnego i dolnego | mm | 6-12 | |
| Średnica cięciw bocznych | mm | 4-7 | |
| Długość akordu | M | 2 ~ 14 |
Automatyczna regulacja nachylenia
|
| Prostość akordu | mm/m | ±5 | |
| Błąd wysokości cięciwy | mm | ±2 | |
| Błąd długości cięciwy | mm/m | ±5 |
Maksymalny błąd nie przekraczający ±15mm
|
| Wysokość odsłoniętych prętów górnego i dolnego pasa | mm | ≤5 | |
| Szybkość linii produkcyjnej | M | 6-8 |
Rzeczywista stabilna prędkość produkcji zależy od specyfikacji cięciwy. (Normalna kratownica, prędkość produkcji: 12-14 metrów) Dodanie złączy rur kwadratowych w procesie produkcyjnym będzie miało wpływ na prędkość. |
| Ciśnienie powietrza | MPa | ≥0,7 | Stosowany gaz powinien być czysty, przefiltrowany i osuszony. |
| Zużycie powietrza | m³/min | 3/4,5 | |
| Długość linii produkcyjnej (długość*szerokość*wysokość) | mm | Długość linii produkcyjnej można odpowiednio dostosować do 45000*3000*3500. | |
| Całkowita produkcja | T | ≤18 | |
| Uwaga: Konfiguracja standardowa obejmuje mechanizm gięcia pod kątem dolnym.Proszę określić, czy konfiguracja dla budownictwa mieszkaniowego nie obejmuje mechanizmu gnącego pod kątem dolnym. | |||
1.4.1 Cechy wyposażenia
1. Rama do układania prętów
l Istnieje pięć zestawów stojaków do prętów, wykorzystujących metodę obrotowego wypłaty, o maksymalnym obciążeniu 2 ton.
l Każde stanowisko wypłaty jest wyposażone w niezależne pneumatyczne urządzenie hamujące.
l Każde stanowisko wypłaty posiada niezależny mechanizm wstępnego prostowania, który usuwa zgorzelinę tlenkową z powierzchni prętów stalowych.
2. Mechanizm prostujący i podający
l Wykorzystuje prostowanie wielokołowe z dobrym efektem prostowania, bez uszkadzania żeber stalowych prętów.Do zasilania wykorzystywane są trzy silniki zwalniające.
l Każdy mechanizm podający może być sterowany niezależnie.
3. Mechanizm przechowywania prętów stalowych
lPrzyjmuje nowy typ otwartego regału magazynowego do buforowania i przechowywania, który jest wygodny w ciągłej produkcji i skutecznie zapobiega splątaniu prętów stalowych.
4. Mechanizm prostujący końcówki
l Wtórne prostowanie końcówek wykonuje się na pręcie głównym i prętach środnikowych przed spawaniem i formowaniem.Aby zapewnić prostość gotowej kratownicy, stosuje się prostowanie pięciowalcowe.
l Mechanizm ten odgrywa kluczową rolę w regulacji prostoliniowości produktów kratownicowych.
5. Mechanizm dociskania i podawania pręta sieciowego
l Gięcie z wahaczem służy do gięcia prętów stalowych napędzanych serwomotorem, z dobrą synchronizacją i dużą stabilnością.
l Gięcie prętów stalowych odbywa się w sposób ciągły (mechanizm gnący pracuje ruchem kołowym i wahadłowym w górę i w dół, bez opóźnień), z dużą prędkością formowania.
l Formy do formowania prętów stalowych mają cylindryczne powierzchnie, aby zapobiec zarysowaniu powierzchni prętów stalowych.
6. Część spawalnicza
l Dwie zgrzewarki punktowe, jedna na górze i jedna na dole, łącznie z dwoma transformatorami.
l Cztery dolne rolki dociskowe z dobrą synchronizacją.
l Cylindry spawalnicze mają mały skok, dużą siłę, dużą prędkość spawania i wysoką jakość.
l Cylindry spawalnicze wykorzystują marki wysokiej jakości i są mocowane pneumatycznie.
l Elektrody spawalnicze wykonane są ze stopu miedzi chromowo-cyrkonowej.
l Wyposażony w mechanizm pozycjonujący zapewniający kształt i rozmiar spoiny.
l Metoda dwupunktowego zgrzewania punktowego rezystancyjnego zmniejsza moc instalacji o 60% w porównaniu do rówieśników, a parametry zgrzewania każdego punktu zgrzewania można ustawić niezależnie.
l Czterokierunkowa głowica elektrody może być ponownie użyta czterokrotnie, co zmniejsza koszty o 3 razy.
7. Mechanizm spawalniczy z rurą kwadratową
l Płyta wibracyjna służy jako mechanizm ładujący, a prędkość ładowania jest stabilna i ma wysoką wydajność.Pchanie rur kwadratowych odbywa się za pomocą cylindra o dużej prędkości, a spawanie kończy się zgrzewaniem oporowym.
8. Mechanizm tnący
l Tryb cięcia „nożycowego” został zastosowany w celu skutecznego rozwiązania problemu otwartej spoiny spowodowanej procesem cięcia i uniknięcia deformacji i zniekształceń kratownicy podczas cięcia.
l Duża prędkość cięcia, nie ma potrzeby przerywania spawania.
l Do cięcia o dużej wytrzymałości na głównych i bocznych złączach spawalniczych zbrojenia stosowana jest najnowocześniejsza, wysokowytrzymała i ciągliwa stal formierska z Chin.
8. Automatyczny mechanizm zbierania i układania
l Automatyczny mechanizm zbierania umożliwia ciągłą produkcję bez konieczności jej zatrzymywania, co poprawia wydajność.
l Może zbierać kratownice o różnych rozmiarach, długie i krótkie.
l Automatyczne zbieranie, układanie i wysyłka kratownic jest w pełni zautomatyzowane.
l Zautomatyzowane urządzenie zbierające i układające zmniejsza liczbę operatorów o 2.
10. Elektryczny układ sterowania
l Przyjmuje system sterowania firmy Hechuan o wysokiej stabilności.
11. System operacyjny
l Przyciski operacyjne i inne komponenty wykorzystują produkty wysokiej jakości.
l Sprzęt jest łatwy w obsłudze i regulacji.
l Operacje takie jak prędkość, parametry spawania itp. są wygodne.
1.5 Konfiguracja sprzętu i marki komponentów
| Nazwa | Marka |
Wyjaśnienie Uwagi |
| Ekran operacyjny | Kunlun Tongtai | Jest to inteligentny ekran dotykowy IoT z procesorem ARM jako rdzeniem i częstotliwością główną 800 MHz.W projekcie produktu zastosowano 10-calowy wyświetlacz TFT LCD, rozdzielczość 1024 * 600, czteroprzewodowy rezystancyjny ekran dotykowy, a także preinstalowane oprogramowanie konfiguracyjne McsgPro. |
| PLC | Hechuan | Wysoka wydajność, zwarta konstrukcja, zaawansowane funkcje i wysoka stabilność. |
| Siłownik | Hechuan | Wysoka wydajność, wysoka niezawodność i wysoka jakość. |
| Sterowanie niskim napięciem | CHNT | Chińska znana marka, stabilna jakość, wysoka niezawodność. |
| Przełączanie zasilania | Tajwan Mingwei | Znana tajwańska marka z ponad 30-letnim doświadczeniem w badaniach i produkcji. |
| Transformator spawalniczy | Chengtai | Korzystanie z japońskiej technologii spawania. |
| Komponenty powietrza | Yadeke |
Znana marka na Tajwanie, dobra jakość, wysoka niezawodność, duża nośność.
|
| Zawór elektromagnetyczny | Yadeke | |
| Cylinder spawalniczy | Niestandardowy cylinder Shuangbeili | Duża prędkość, wystarczająca moc i wysoka stabilność. |
| Kontroler spawania | Szanghaj Guolong | Stabilna wydajność produktu i niezawodna jakość. |
| Reduktor | Zhejiang Tianhong | Stabilna i niezawodna wydajność. |
| Prowadnica liniowa | Tajwan Shangyin | Wysoka nośność, wysoka precyzja, duża prędkość i wysoka dokładność. |
| Łożysko | Nsk | Importowana jakość, stabilna jakość i wysoka niezawodność. |
| Przewód elektryczny, kabel | Guangdong Yingke | Doskonały materiał, mocna izolacja, niski mimośród. |
Parametry specyfikacji technicznych chłodzonych powietrzem, skrzynkowych agregatów wodnych przedstawiono w poniższej tabeli:
| Przedmiot | Produkty serii chłodzone powietrzem | |
| RX-10 | ||
| Zasilacz | 10P-50 Hz-380 V | |
| Przepływ wody chłodzącej m3/h | 6,0 | |
| Całkowity pobór mocy kW | 10,5 | |
|
Chłodzenie Pojemność
|
kW | 36 |
| kcal/godz | 30960 | |
| Typ | Całkowicie zamknięty typ przewijania | |
| Metoda uruchamiania | Start bezpośredni | |
| Jednostka kondensacyjna | Typ | Wysokowydajna, użebrowana folia aluminiowa w kolorze fioletowej miedzi + cichy wentylator |
| Objętość powietrza chłodzącego m3/h | 12000 | |
| Liczba jednostek | 1 | |
| Płyn chłodzący | Typ | R22 |
| Wbudowana pompa wodna kW | 1,5 | |
|
Parownik
|
Liczba jednostek | Wysokowydajny typ wężownicy zbiornika wody |
| Typ | 1 | |
| Średnica rury | DN40 | |
| Urządzenia zabezpieczające | Zabezpieczenie wysokiego i niskiego napięcia, zabezpieczenie przeciwoblodzeniowe (podwójne), zawór bezpieczeństwa, zabezpieczenie przed przeciążeniem, podfazą, odwróconą fazą, pod napięciem, nad napięciem, zabezpieczenie przepływu wody itp. | |
| Urządzenie zabezpieczające | Długość | 1610 |
| Szerokość | 735 | |
| Wysokość | 1390 | |
| Ogólny wymiar | kg | 326 |
.Parametry sprężarki śrubowej KAIZEN BK serii 37KW
.Nowa sprężarka śrubowa serii BK, humanizowany system wyświetlania i sterowania w interfejsie człowiek-maszyna.
.Prosta i wygodna obsługa
.Stan pracy można zobaczyć na pierwszy rzut oka.Stan pracy można zobaczyć na pierwszy rzut oka.
.Sprężarka śrubowa serii BK Może pracować dla Ciebie 24 godziny bez nadzoru.
.W przypadku wystąpienia nieprawidłowości monit dotyczący konserwacji lub remontu w języku chińskim.
.Dzięki zapasowemu interfejsowi wyjściowemu może realizować sterowanie łańcuchem i zdalną diagnostykę wielu jednostek.
Nowa sprężarka śrubowa serii BK z wbudowanym systemem separacji oleju
.Zastosowanie wbudowanej konstrukcji separacji oleju zapewnia efekt separacji oleju od powietrza i zmniejsza zużycie oleju, a jakość produktu jest w pełni gwarantowana od samego początku projektowania.
.Zawór sterujący wlotu powietrza nowego typu sprężarki śrubowej serii BK.
.Tryb sterowania WŁ./WYŁ
.Konstrukcja przeciwrozpryskowa oleju z zaworem zwrotnym
.Sprężarki śrubowe serii BK są wyposażone w nową generację silników o niskim zużyciu paliwa i wysokiej wydajności.
.Wysoki moment rozruchowy
.Klasa izolacji F, stopień ochrony IP54
.Łożyska SKF, niski poziom hałasu, długa żywotność
.Dzięki urządzeniu do tankowania można tankować bez zatrzymywania maszyny.
| Ciśnienie tłoczenia Mpa | 0,8 |
| Objętość tłoczenia m3/min | 5.5 |
| Moc silnika kW | 37 |
| Interfejs wydechowy | G1 1/2 |
| Poziom hałasu (A) | 67 |
| Waga (kg | 730 |
| Wymiar całkowity mm | 1240*1030*1435 |
