Spawacz tyłkowy

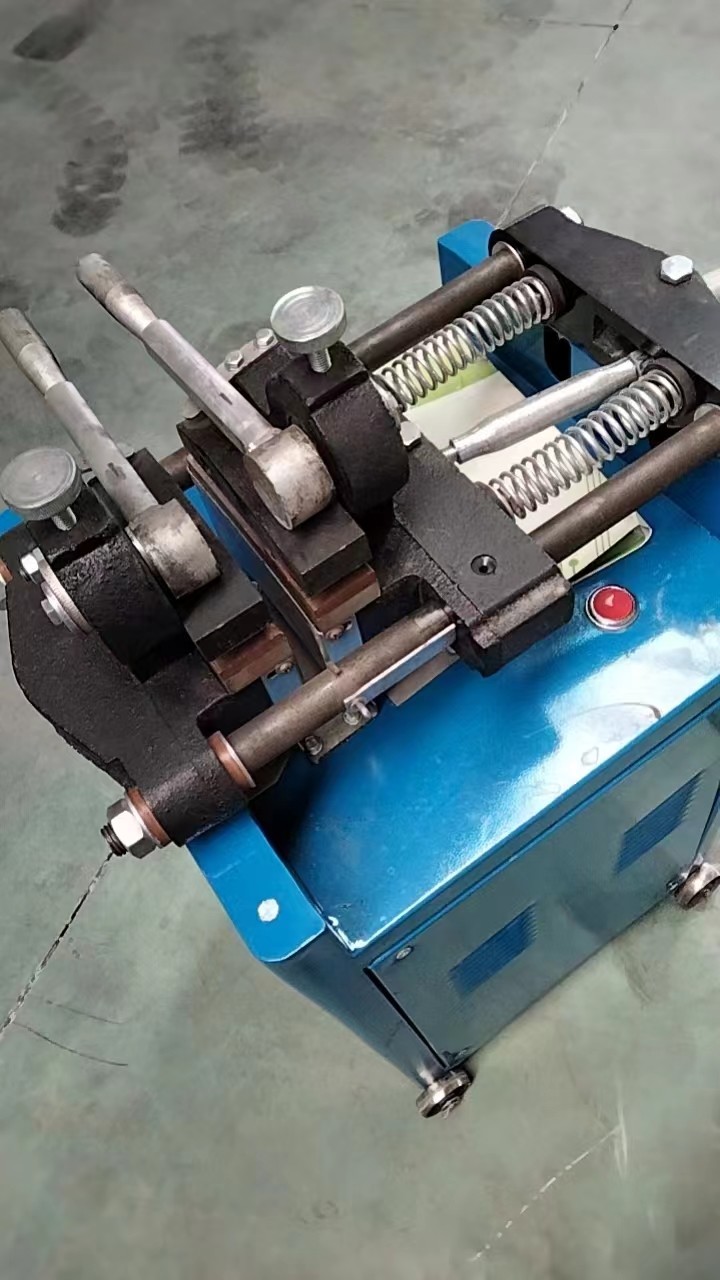

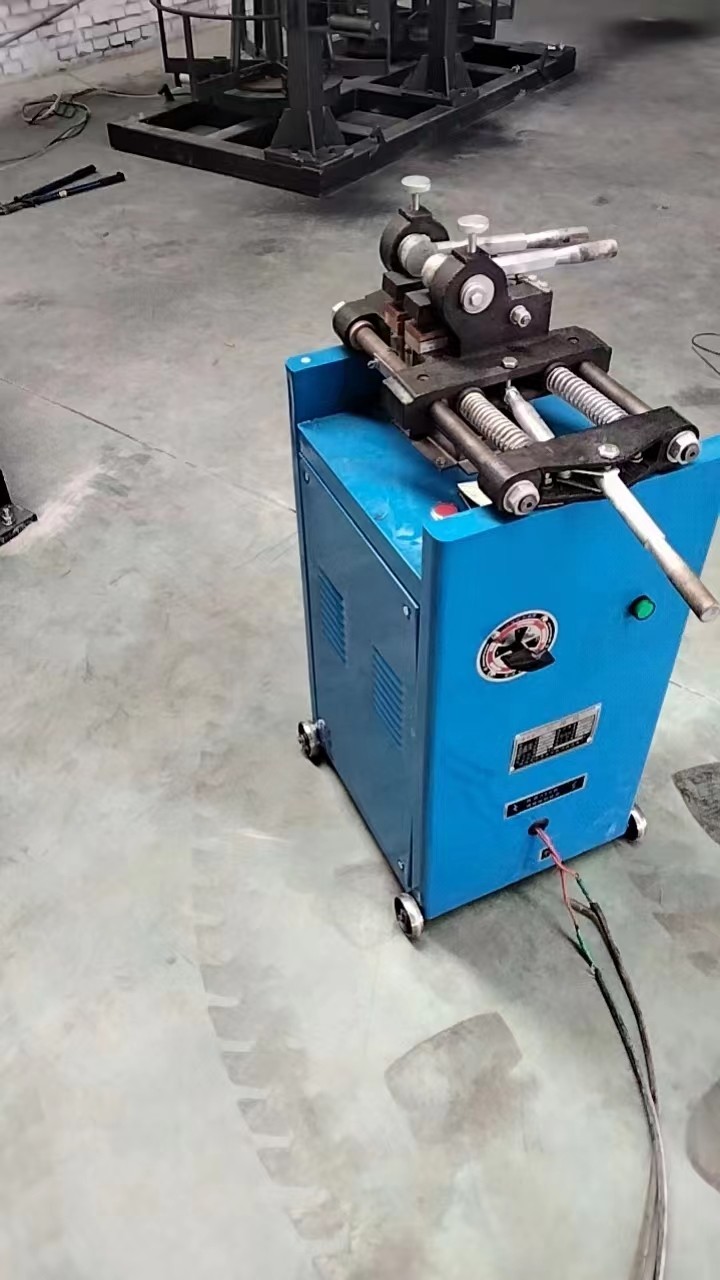

1"Maszyna spawalniająca z tyłem składa się głównie z transformatora spawalniczego, lewej elektrody, prawej elektrody, kontaktora prądu przemiennego, mechanizmu zasilającego i elementu sterującego.
Mechanizm podawania jest procesem stopienia i wytłaczania wymaganym w procesie spawania, który obejmuje głównie suchą szczelinę, płytkę przesuwaną i śrubę regulacyjną.Kiedy joystick porusza się w pozycji granicznej dwóch stopni, uzyskuje się maksymalne przebieg pracy elektrody.
Program sterowania elementem sterowania jest następujący: naciśnij przycisk kontaktoru, włącz przekaźnik, włącz kontaktor prądu przemiennego, a transformator spawalniczy zostanie włączony.Przenieść joystick do sprężenia dwóch spawania i podgrzać je z prądem.
2Zasada działania: elektrody maszyny spawalniczej z tyłem są odpowiednio zainstalowane na płytce stałej i płytce przesuwnej, płytka przesuwna może poruszać się wzdłuż szyny kierowniczej na kadłubie,prąd jest przesyłany do elektrody przez cewkę wtórną transformatora, gdy mechanizm ciśnienia popychający sprawia, że dwa końce pręta stalowego stykają się ze sobą, powodując opór zwarcia w celu wytworzenia ciepła, ogrzewanie końców pręta stalowego, gdy ogrzewane do wysokiej plastyczności,a następnie wytłaczane, aby dwa końce osiągnęły mocny tyłek.
