katalog
1. Cytaty biznesowe2
2. Wydajność i parametry techniczne sprzętu6
1. Parametry techniczne linii produkcyjnej kratownic z prętów stalowych 6
1.1 Przegląd sprzętu 6
1.2 Skład wyposażenia linii produkcyjnej kratownic z prętów stalowych 6
1.3 Parametry techniczne sprzętu: 7
1.4 Charakterystyka sprzętu 8
1.5 Konfiguracja sprzętu i oryginalna marka 10
2. Maszyna na zimną wodę 11
2.1 Specyfikacje techniczne agregatu chłodniczego chłodzonego powietrzem: 11
3. Sprężarka powietrza 12
1. Parametry techniczne sprężarki śrubowej 13
1. Wycena biznesowa
Profesjonalny producent inteligentnej linii produkcyjnej do spawania kratownic CNC
| Arkusz ofertowy inteligentnej linii produkcyjnej do spawania kratownic CNC SGHJ | ||||||
| Jednostka wyceny: Shandong Time Machinery Technology Co., Ltd | ||||||
| numer zamówienia | Nazwa urządzenia | typ jednostki | jednostka | ilość | cena jednostkowa (RMB) | ilość pieniędzy (RMB) |
| 1 | Linia do spawania kratownic stalowych | SGHJpm-100 | skrót od Taizhou | 1 | ||
| 2 | Sprężarka śrubowa | Kaishan, BK22kw | skrót od Taizhou | 1 | ||
| 3 | maszyna z wodą chłodzącą | RX-05A | skrót od Taizhou | 1 | ||
| 4 | spawarka doczołowa prętów stalowych | 25kVA | skrót od Taizhou | 1 | ||
| wynieść | Całkowita opłata za sprzęt ¥: Kapitał RMB: | |||||
| Uwaga: cena ta zawiera podatek (13% VAT), w tym koszty transportu, opłatę za uruchomienie i instalację oraz opłatę za szkolenie. | ||||||
| Firma koncentruje się na badaniach i rozwoju oraz produkcji linii do spawania kratownic stalowych, posiada profesjonalny i wydajny zespół badawczo-rozwojowy technologii, firma przywiązuje dużą wagę do innowacji technologicznych, podąża drogą niezależnych innowacji, stale dostosowuje strukturę produktu aby sprostać wymaganiom rynku i nawiązała długoterminowe partnerstwo z wieloma znanymi przedsiębiorstwami. | ||||||
Nazwa firmy: Shandong Time Machinery Technology Co., Ltd
Numer identyfikacji podatkowej: 91370811MA3EP7HT68
Numer konta firmowego: 815010601421010400
Bank: Oddział Xicheng, Bank of Jining City
Adres: na wschód od Jiafeng Road, na północ od Ruixiang Road, strefa rozwoju gospodarczego Jining, prowincja Shandong (w szpitalu Shandong Taifeng Engineering Group Co., Ltd.)
2. Wydajność i parametry techniczne sprzętu
1. Parametry techniczne linii do produkcji kratownic z prętów stalowych
1.1 Przegląd sprzętu

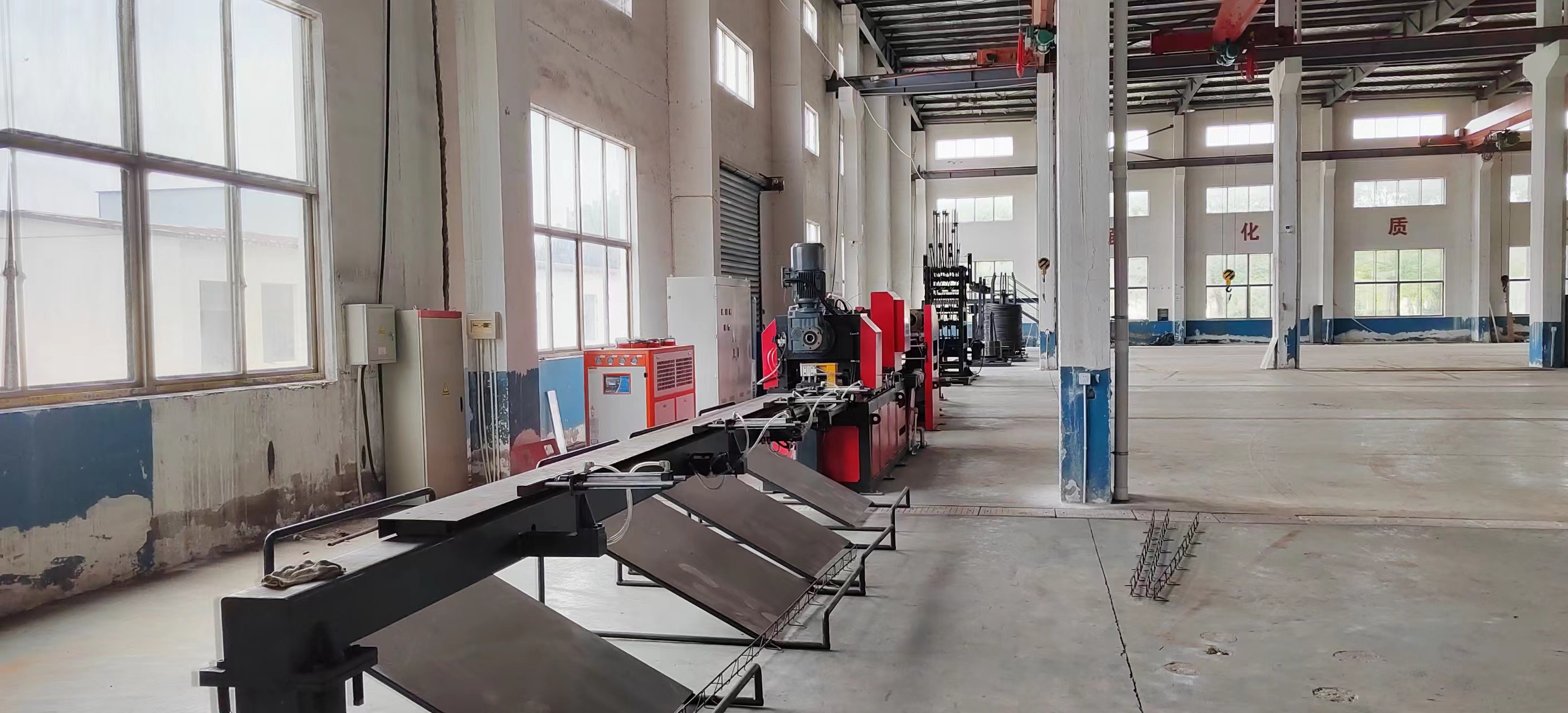

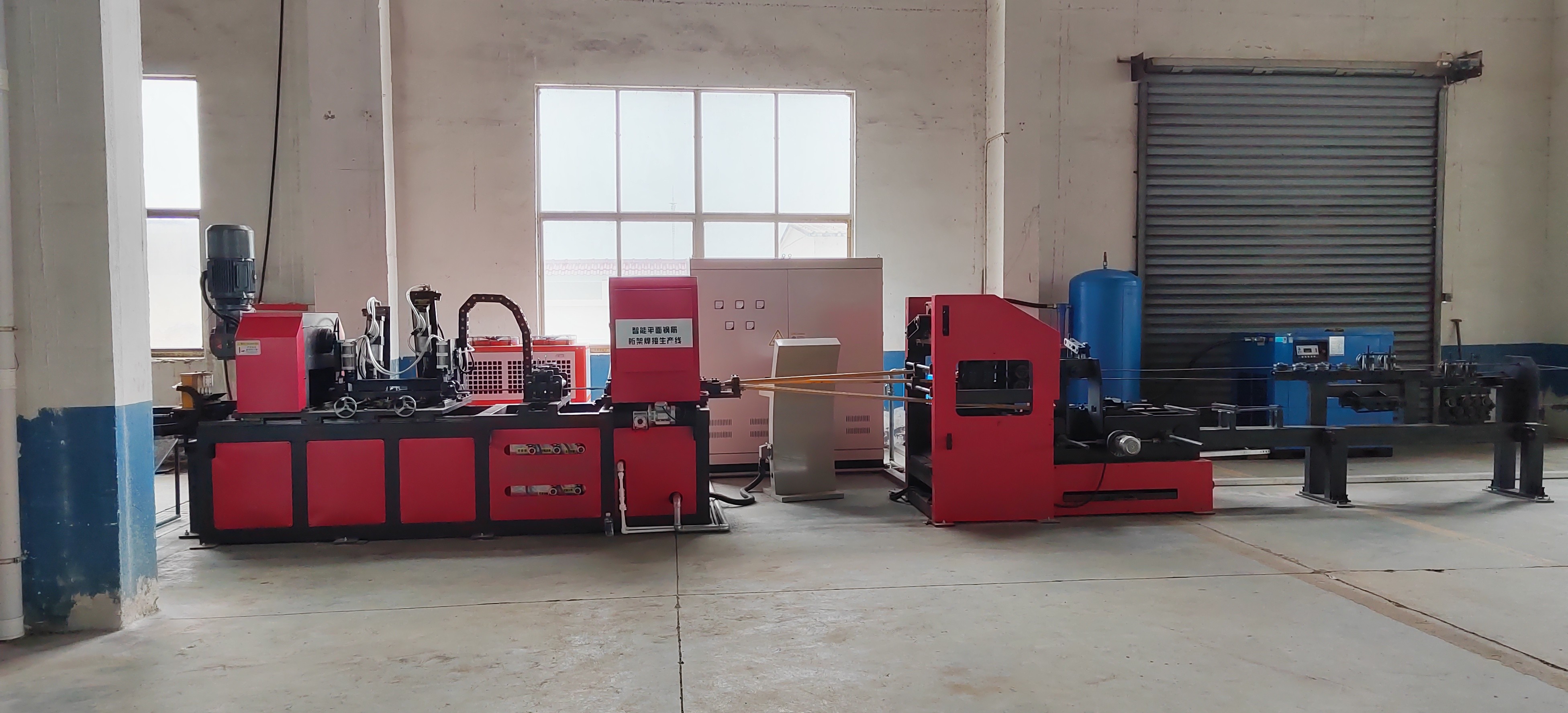

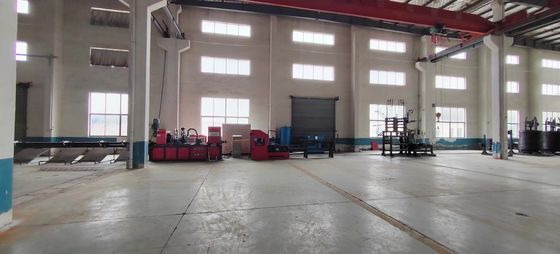

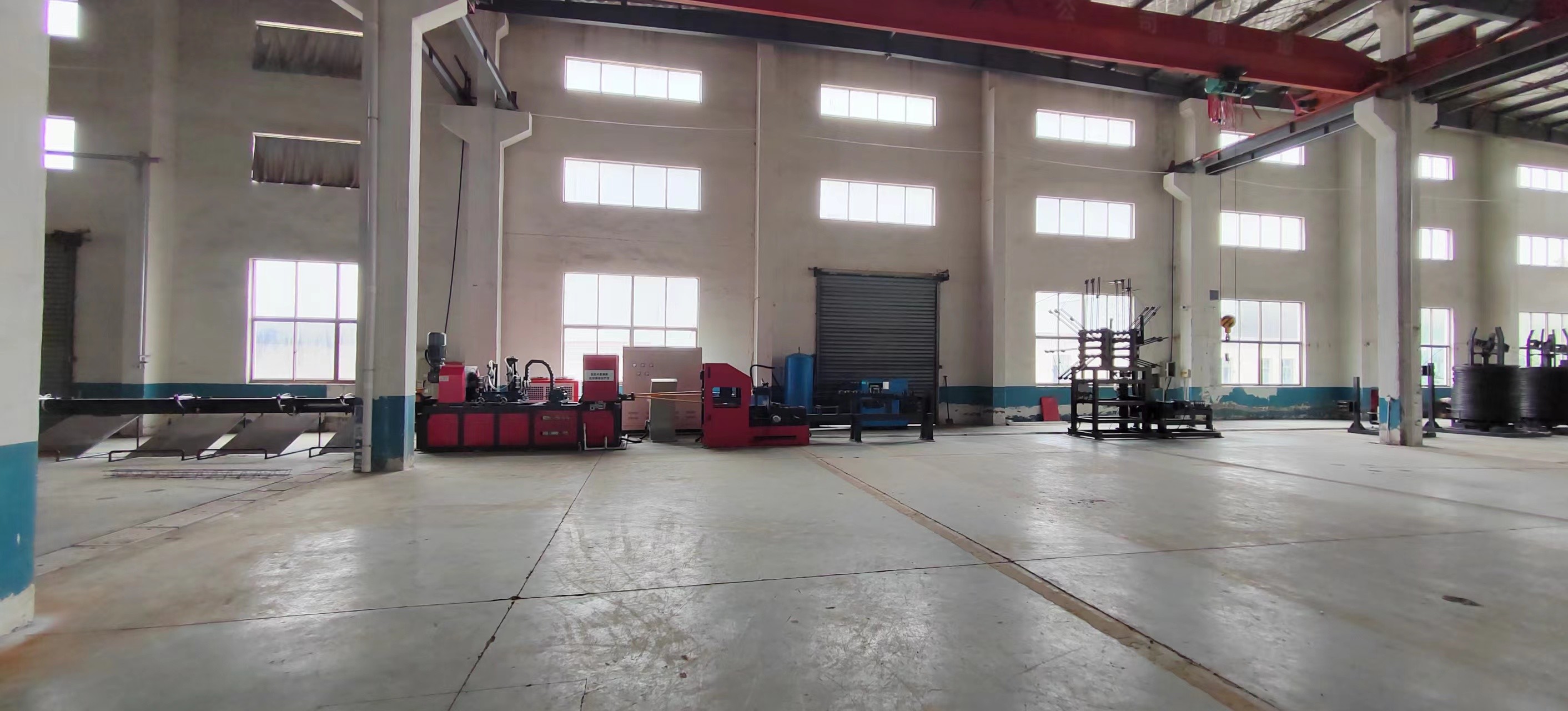

Linia do produkcji kratownic zbrojeniowych składa się z cewek stalowych, prostowania zbrojenia, gięcia prętów bocznych, formowania spawalniczego, automatycznego cięcia, gotowego kruszywa w ramach integracji w pełni zautomatyzowanej linii produkcyjnej, może produkować płaską stalową podłogę kratową z kratownicą stalową, może również produkować prefabrykowane budynki z kratownica stalowa, szeroko stosowana w budownictwie (od podłogi kratownicy), konstrukcji płyt ściennych do izolacji termicznej i innych dziedzinach.
1.2 Skład wyposażenia linii produkcyjnej kratownic stalowych:
| numer zamówienia | Elementy wyposażenia | ilość | cecha techniczna |
| 1 | Rama z pręta stalowego | ustalony sposób | Pionowa rama linii układania |
| 2 | Prosty mechanizm podający | ustalony sposób | Stosując wiele rund prostowania, efekt prostowania jest dobry, nie ranią stalowych żeber, drutu napędowego silnika zwalniającego. |
| 3 | Agencja magazynowa | ustalony sposób | Zastosowano nowy otwarty regał magazynowy i tryb przechowywania buforowego, aby ułatwić ciągłą produkcję i skutecznie zapobiegać gromadzeniu się zbrojenia. |
| 4 | Mechanizm prostujący terminal | ustalony sposób |
Przed spawaniem i formowaniem główne zbrojenie i wzmocnienie pręta brzusznego są dwukrotnie prostowane i przyjmuje się metodę prostowania pięciowalcowego, aby zapewnić sztywność gotowej kratownicy
|
| 5 | Mechanizm zginania pręta brzusznego | ustalony sposób |
1, gięcie wahadłowe, gięcie stali zasilane serwo, dobra synchronizacja, wysoka stabilność, 2, mechanizm drutowy napędzany innym serwomotorem, lepsza synchronizacja z większą dokładnością, z mechanizmem zginającym, dwa serwomotory idealnie dopasowane, nie mogą realizować zmiany zatrzymania funkcja skoku kratownicy znacznie poprawia wydajność produkcji.
|
| 6 | Gospodarz spawania | ustalony sposób |
Spawanie w górę i w dół w każdym punkcie, w sumie 2 transformatory, całkowita moc transformatora spawalniczego zmniejszona o ponad 60 procent
|
| 7 | Mechanizm tnący | ustalony sposób |
Tryb ścinania „nożycowego” może skutecznie rozwiązać problemy spawalnicze spowodowane ścinaniem i procesem oraz uniknąć odchyleń bocznych i zniekształceń gotowego produktu kratownicy w procesie ścinania.Regulacja położenia ścinania jest kontrolowana przez serwomotor oraz serwomotor do gięcia i drutu, aby uzyskać dowolne ścinanie o długości kratownicy tego samego typu.
|
| 8 | Mechanizm gromadzenia materiału | ustalony sposób | Automatyczne uzupełnianie |
| 9 | Elektryczny układ sterowania | ustalony sposób | |
| 10 | system operacyjny | ustalony sposób |
Przyciski operacyjne i inne części wykorzystują produkty wysokiej jakości Wygodna obsługa i regulacja sprzętu Prędkość, parametry spawania i inne łatwe w obsłudze System wyznaczania kratownic
|
| 11 | Instrukcje, losowe części zamienne i narzędzia | ustalony sposób | Standardowy układ |
1.3 Parametry techniczne sprzętu:
| projekt | jednostka | dane | uwagi |
| Układ nośny ramy | kg | 2500 | Wysokość prętów cięgien nie jest większa niż 2 metry, a wysokość prętów bocznych nie jest większa niż 1,3 metra |
| Liczba linii układania | indywidualny | 3 | |
| Prosta prędkość | m/min | ≤30 | Należy dopasować do regulacji spawania |
| Spawanie mocy transformatora | Kwa | 160×2 | Kontrola konwersji częstotliwości, zmniejszenie strat mocy biernej, praca przerywana |
| Moc silnika przenoszącego drut | kW | 5,5×3 | usługa przerywana |
| Moc silnika formującego pręt boczny | kw | 3 | Cylinder + serwosilnik |
| Mechaniczna moc silnika ścinającego | kW | 11×1 | usługa przerywana |
| Odległość zgięcia ścięgna S | mm | 200 | 250 i więcej bez wysokości dolnego kątownika |
| Szerokość ścięgna S | mm | 70-270 | Możliwość regulacji szerokości |
| Średnica gięcia łuku S-bar (średnica wewnętrzna) | mm | 10 | Wymiana |
| Szerokość kratownicy (zbrojenie główne) | mm | 70-270 | Wysoce regulowany |
| Główna średnica ścięgna | mm | Φ8-12 | Zbrojenie śrubowe Φ 8- Φ 12 płytowe |
| Średnica ścięgna S | mm | Φ4-Φ8 | |
| Długość kratownicy produkcyjnej | M | 0,4-6 | Dowolną długość można regulować w zależności od potrzeb |
| Prędkość linii kratownicy (płyta) | m/min | 6-12 | Stabilna prędkość produkcji 6-12m/min |
| Kierunek rozładowania sprzętu | Określ kierunek dopływu i rozładunku zgodnie z rzeczywistym planem miejsca | ||
| Ciśnienie gazu | MPa | ≥0,7 | Gaz musi być czystym źródłem gazu przechodzącym przez filtrację i suszenie |
| zużycie gazu | m³/min | 3/4,5 | |
| Długość linii produkcyjnej (długość * szerokość * wysokość) | mm | Długość 45000 * 3000 * 3500 można odpowiednio dostosować | |
| waga sprzętu | T | 18 (bez akcesoriów i zewnętrznej skrzynki elektrycznej) | |
| Uwaga: Wyposażenie standardowe obejmuje mechanizm zginania stopy, industrializacja mieszkaniowa bez mechanizmu zginania stopy, proszę wyjaśnić. | |||
1.4 Charakterystyka sprzętu
1, rama ze stali
Istnieją trzy zestawy stalowych prętów tarczowych układających ramę, wykorzystujących tryb układania obrotowego, o maksymalnym udźwigu 2 ton.
Każdy stojak zestawu wyposażony jest w oddzielny pneumatyczny układ hamulcowy.
Każdy zestaw ramek do układania posiada zestaw niezależnych mechanizmów wstępnego prostowania, które usuwają warstwę tlenku z powierzchni stali.
2. Wyreguluj mechanizm podawania drutu
Stosując wiele rund prostowania, efekt prostowania jest dobry, nie ranią stalowych żeber, podwójnego przewodu silnika zwalniającego.
Każdy mechanizm podawania drutu może być sterowany oddzielnie.
3,Stalowy mechanizm przechowywania
Zastosuj nowy otwarty regał magazynowy, tryb przechowywania buforowego, ułatwij ciągłą produkcję, skutecznie zapobiegaj wzmocnieniu.
4. Mechanizm prostujący terminal
Przed spawaniem i formowaniem główne zbrojenie i wzmocnienie pręta brzusznego są dwukrotnie prostowane i przyjmuje się metodę prostowania pięciowalcowego, aby zapewnić sztywność gotowej kratownicy.
Mechanizm ten odgrywa kluczową rolę w regulacji sztywności produktu kratownicowego.
5, mechanizm kształtowy i drut do wyciskania pręta brzusznego
Gięcie wahadłowe prętów, gięcie stali za pomocą serwomechanizmu w celu zapewnienia mocy, dobrej synchronizacji, wysokiej stabilności.
Gięcie prętów zbrojeniowych trwa (mechanizm zginający wykonuje ruch okrężny i waha się w górę i w dół, bez opóźnień), prędkość formowania jest duża.
Formy do formowania prętów stalowych są cylindryczne i skierowane w stronę powierzchni prętów stalowych, bez zarysowań.
Mechanizm podawania drutu napędzany jest serwosilnikiem, który charakteryzuje się lepszą synchronizacją i większą dokładnością.Dzięki mechanizmowi zginającemu doskonała koordynacja dwóch serwomotorów może realizować funkcję zmiany nachylenia kratownicy bez zatrzymywania, co znacznie poprawia wydajność produkcji.
6. Część spawana
W górę i w dół w każdym punkcie spawania, w sumie 2 transformatory.
Obie grupy mają w sumie 4 naciski z dobrą synchronizacją.
Cylinder spawalniczy ma mały skok, dużą wytrzymałość, dużą prędkość spawania i wysoką jakość.
Używając pneumatycznego sposobu mocowania, cylinder spawalniczy przy użyciu wysokiej jakości marki.
Elektroda spawalnicza wykonana jest ze stopu miedzi chromowo-cyrkonowej
Wyposażona w mechanizm pozycjonujący zapewniający odpowiedni kształt i wielkość zgrzewu.
Metoda dwupunktowego zgrzewania punktowego oporowego zmniejsza moc zainstalowaną o 60% w porównaniu do rówieśników, a parametry zgrzewania każdego złącza lutowniczego można ustawić osobno.
Głowicę elektrodową z czterema trybami można ponownie wykorzystać 4 razy, a koszt użytkowania zmniejsza się 3 razy.
7. Mechanizm tnący
Tryb „nożyczek” może skutecznie rozwiązać problem spawania spowodowany procesem ścinania i uniknąć bocznego i zniekształcenia produktu kratownicy w procesie ścinania.
Duża prędkość ścinania, spawanie nie wymaga przestoju.
W przypadku ścinania o dużej wytrzymałości na połączeniach spawanych pręta głównego i prętów bocznych przyjęto najnowszą opracowaną nową wysoką wytrzymałość
Odporna stal formierska.
8. Układ sterowania urządzeniami elektrycznymi
Korzystanie z systemu sterowania Hechuan, wysoka stabilność.
9. System operacyjny
Przyciski operacyjne i inne części wykorzystują produkty wysokiej jakości.
Wygodna obsługa i regulacja sprzętu.
Prędkość, parametry spawania i inne łatwe w obsłudze.
1.5 Konfiguracja sprzętu i oryginalna marka
| nazwa | marka |
wyjaśnić uwagi |
| Ekran operacyjny | Ogólny stan Kunluna | Jest to inteligentny ekran dotykowy Internetu Rzeczy z procesorem ARM w roli rdzenia i częstotliwością 800 MHz.Produkt przystosowany jest do obsługi 10-calowego ekranu TFT LCD o rozdzielczości 1024*600, czteroprzewodowego rezystancyjnego ekranu dotykowego oraz preinstalowanego oprogramowania konfiguracyjnego McsgPro |
| PLC | HeChuan | Wysoka wydajność, zwarta konstrukcja, potężna funkcja, wysoka stabilność |
| siłownik | HeChuan | Wysoka wydajność, wysoka niezawodność i wysoka jakość |
| Sterowanie niskim napięciem | Chint | Krajowe znane marki, stabilna jakość, wysoka niezawodność |
| Zasilacz impulsowy | Tajwan Ming wei | Znana marka na Tajwanie, ponad 30 lat doświadczenia w badaniach i rozwoju oraz produkcji |
| transformator spawalniczy | Cheng tai | Zastosuj japońską technologię spawania |
| element pneumatyczny | Gość z podwórka | Znana marka na Tajwanie, dobra jakość, wysoka niezawodność, duże obciążenie |
| zawór elektromagnetyczny | Gość z podwórka | |
| Cylinder spawalniczy | Niestandardowy cylinder o podwójnej sile | Duża prędkość, wystarczająca moc i wysoka stabilność |
| Kontroler spawania | Guolong w Szanghaju | Stabilna wydajność produktu, niezawodna jakość, |
| pudełko redukcyjne | Tęcza Zhejiang | Stabilna i niezawodna wydajność |
| prowadnica liniowa | Srebro z Tajwanu | Duże obciążenie, wysoka dokładność, duża prędkość, wysoka precyzja |
| łożysko | N sk | Jakość importu, stabilna jakość, wysoka niezawodność |
| Przewód | Guangdong Yingke | Doskonały materiał, mocna izolacja, niski mimośród |
2. Maszyna na zimną wodę
Parametry techniczne i konfiguracja chillera chłodzonego powietrzem
|
Model projekt |
RX-05A | skonfiguruj | |
| źródło | 380 V/3 fazy/50 Hz | ||
|
wydajność chłodnicza |
Kcal/godz | 12900 | |
| kw | 15 | ||
| Wprowadź moc całkowitą | kw | 4,48 | |
| kriogen | nazwa | R22 | Importuj wysokiej jakości media zimne |
| metoda kontroli | kapilarny | ||
|
silnik kompresyjny |
typ | Typ wirowy | Amerykańskie koło dolinowe |
| moc (kw) | 3,75 | ||
| Numer (PH) | 5 | ||
| wentylator | moc (kw) | 0,18*2 | Wentylator o niskim poziomie hałasu |
| Objętość powietrza (m³/h) | 7840 | ||
|
kondensator |
typ | Wysokowydajny wymiennik ciepła chłodzony powietrzem | Wysokowydajny wymiennik ciepła chłodzony powietrzem |
| Objętość powietrza chłodzącego (m 3 / h) | 5000 | ||
|
parownik |
typ | Typ zbiornika na wodę (stal nierdzewna) | Typ zbiornika na wodę (stal nierdzewna) |
| Natężenie przepływu zamarzniętej wody (m 3 / h) | 2.5 | ||
| Pojemność zbiornika (L) | 60 | ||
| Wejście i wyjście ze średnicy rury wodnej | 1″ | ||
| pompa wodna | moc (kw) | 0,37 | Aosource (2 lata gwarancji) |
| kierownik dostawy (m) | 20 | ||
| Natężenie przepływu (m 3 / h) | 6 | ||
|
ochroniarz |
Wersja twarzowa |
Zabezpieczenie sprężarki przed przegrzaniem, zabezpieczenie nadprądowe, Zabezpieczenie przed wysokim i niskim ciśnieniem, zabezpieczenie przed przegrzaniem, przepływ Zabezpieczenie ilościowe, zabezpieczenie kolejności faz/braku faz, zabezpieczenie przed przegrzaniem spalin, odprowadzanie ciepła przez wodę nie spełnia standardowego automatycznego systemu ostrzegania |
Wersja komputerowa Bang Pu |
| Tabela wysokiego i niskiego napięcia | Tajwan JAVE | ||
| filtr | Ameryka ALKO | ||
| przekaźnik rotacji faz |
Schneidera z Francji |
||
| stycznik | |||
| Wyłącznik główny | |||
| Pełny opis | waga (kg) | 174,5 | Opakowanie z ramą drewnianą |
| wymiar obrysu (mm) | 1310*630*1230 | ||
| przygotowanie powierzchni | Płyta główna 2mm, płyta uszczelniająca 1,5mm | Tworzywo sztuczne natryskiwane elektrostatycznie | |
3. Sprężarka powietrza
Parametry techniczne maszyny śrubowej chłodzonej powietrzem BK 22-8 ZG
| Grupa śrub | Wirnik Teda 5:6 |
| tryb kompresji | Ciągły, pojedynczy poziom |
| Ciśnienie wylotowe sprężonego powietrza | P2=0,8 MPa |
| metoda schładzania | wymuszone chłodzenie powietrzem |
| Temperatura wylotu sprężonego powietrza | Od 10℃ do 15℃ wyższa od temperatury otoczenia |
| Ilość oleju smarowego | Około 8,6 litra |
| prędkość silnika | N=2930 obr./min |
| moc znamionowa | 22kW |
| szybkość rozładowania | V=3,45m3/min |
| waga robocza | Około 390kg |
| Górna granica temperatury powietrza | 45 ℃ |
| Dolna granica temperatury powietrza | 0℃ |
| zużycie oleju | Zawartość oleju w spalinach jest mniejsza niż 3 PPM |
| hałas |
74dB(A) |
| Rozmiar zewnętrzny (długość, szerokość i wysokość) (mm) | 1200×800×1120 |
